Please check with OMEC engineers.
Y 6kV 6.6kV Series high voltage motors | |||||||||||||||||||||||||||||||||||||||||||||
Motor Type | Rated Power | Rated Speed | Efficiency |
Power Factor |
Current | Torque |
Moment of inertia (J) |
Approx WT |
|||||||||||||||||||||||||||||||||||||
Full Load 6kV |
Full Load 6.6kV |
Locked Rotor |
Full Load |
Locked Rotor |
Pull Out |
||||||||||||||||||||||||||||||||||||||||
kW | (HP) | RPM | % | % | A | A | %FLC | kg-m | %FLT | %FLT | kg-m2 | kg | |||||||||||||||||||||||||||||||||
Y3551-2 | 220 | 295 | 2975 | 93.3 | 86 | 26.4 | 24.0 | 700 | 72 | 60 | 180 | 3.2 | 2180 | ||||||||||||||||||||||||||||||||
Y3552-2 | 250 | 335 | 2975 | 93.4 | 86 | 29.9 | 27.2 | 700 | 82 | 60 | 180 | 3.3 | 2230 | ||||||||||||||||||||||||||||||||
Y3553-2 | 280 | 375 | 2975 | 93.6 | 86 | 33.5 | 30.4 | 700 | 92 | 60 | 180 | 3.5 | 2290 | ||||||||||||||||||||||||||||||||
Y3554-2 | 315 | 420 | 2975 | 93.9 | 86 | 37.5 | 34.1 | 700 | 103 | 60 | 180 | 3.8 | 2350 | ||||||||||||||||||||||||||||||||
Y3555-2 | 355 | 475 | 2975 | 94.1 | 86 | 42.2 | 38.4 | 700 | 116 | 60 | 180 | 4.0 | 2410 | ||||||||||||||||||||||||||||||||
Y3556-2 | 400 | 535 | 2975 | 94.5 | 86 | 47.4 | 43.1 | 700 | 131 | 60 | 180 | 4.2 | 2480 | ||||||||||||||||||||||||||||||||
Y4001-2 | 450 | 605 | 2980 | 94.7 | 86 | 53.2 | 48.3 | 700 | 147 | 60 | 180 | 5.1 | 2620 | ||||||||||||||||||||||||||||||||
Y4002-2 | 500 | 670 | 2980 | 95.0 | 87 | 58.2 | 52.9 | 700 | 164 | 60 | 180 | 5.2 | 2750 | ||||||||||||||||||||||||||||||||
Y4003-2 | 560 | 750 | 2980 | 95.1 | 87 | 65.1 | 59.2 | 700 | 183 | 60 | 180 | 5.4 | 2880 | ||||||||||||||||||||||||||||||||
Y4004-2 | 630 | 845 | 2980 | 95.2 | 87 | 73.2 | 66.5 | 700 | 206 | 60 | 180 | 5.8 | 3020 | ||||||||||||||||||||||||||||||||
Y4501-2 | 710 | 950 | 2980 | 95.3 | 87 | 82.4 | 74.9 | 700 | 232 | 60 | 180 | 11.0 | 3560 | ||||||||||||||||||||||||||||||||
Y4502-2 | 800 | 1070 | 2980 | 95.6 | 87 | 92.6 | 84.1 | 700 | 262 | 60 | 180 | 11.5 | 3690 | ||||||||||||||||||||||||||||||||
Y4503-2 | 900 | 1210 | 2980 | 95.7 | 87 | 104.0 | 94.6 | 700 | 294 | 60 | 180 | 12.0 | 3830 | ||||||||||||||||||||||||||||||||
Y4504-2 | 1000 | 1340 | 2980 | 95.8 | 88 | 114.1 | 103.8 | 700 | 327 | 60 | 180 | 12.6 | 4050 | ||||||||||||||||||||||||||||||||
Y5001-2 | 1120 | 1500 | 2980 | 95.9 | 88 | 127.7 | 116.1 | 700 | 366 | 60 | 180 | 16 | 4550 | ||||||||||||||||||||||||||||||||
Y5002-2 | 1250 | 1680 | 2980 | 96.1 | 88 | 142.2 | 129.3 | 700 | 409 | 60 | 180 | 17 | 4800 | ||||||||||||||||||||||||||||||||
Y5003-2 | 1400 | 1880 | 2980 | 96.2 | 88 | 159.1 | 144.7 | 700 | 458 | 60 | 180 | 19 | 4980 | ||||||||||||||||||||||||||||||||
Y5004-2 | 1600 | 2140 | 2980 | 96.3 | 88 | 181.7 | 165.2 | 700 | 523 | 60 | 180 | 21 | 5250 | ||||||||||||||||||||||||||||||||
Y5601-2 | 1800 | 2410 | 2980 | 96.3 | 88 | 204.4 | 185.8 | 700 | 589 | 60 | 180 | 40 | 5960 | ||||||||||||||||||||||||||||||||
Y5602-2 | 2000 | 2680 | 2980 | 96.5 | 88 | 226.6 | 206.0 | 700 | 654 | 60 | 180 | 47 | 6200 | ||||||||||||||||||||||||||||||||
Y5603-2 | 2240 | 3000 | 2980 | 96.6 | 88 | 253.6 | 230.5 | 700 | 733 | 60 | 180 | 54 | 6450 | ||||||||||||||||||||||||||||||||
Y6301-2 | 2500 | 3350 | 2982 | 96.6 | 89 | 279.8 | 254.4 | 700 | 817 | 60 | 180 | 70 | 7800 | ||||||||||||||||||||||||||||||||
Y6302-2 | 2800 | 3750 | 2982 | 96.7 | 89 | 313.1 | 284.6 | 700 | 915 | 60 | 180 | 88 | 8100 | ||||||||||||||||||||||||||||||||
Y6303-2 | 3150 | 4220 | 2982 | 96.8 | 89 | 351.8 | 319.9 | 700 | 1029 | 60 | 180 | 96 | 8400 | ||||||||||||||||||||||||||||||||
Y3551-4 | 185 | 250 | 1485 | 93.5 | 85 | 22.4 | 20.4 | 650 | 121 | 80 | 180 | 4.8 | 1550 | ||||||||||||||||||||||||||||||||
Y3552-4 | 200 | 270 | 1485 | 93.6 | 85 | 24.2 | 22.0 | 650 | 131 | 80 | 180 | 4.9 | 1620 | ||||||||||||||||||||||||||||||||
Y3553-4 | 220 | 295 | 1485 | 93.7 | 85 | 26.6 | 24.2 | 650 | 144 | 80 | 180 | 5.0 | 1750 | ||||||||||||||||||||||||||||||||
Y3554-4 | 250 | 335 | 1485 | 93.8 | 85 | 30.2 | 27.4 | 650 | 164 | 80 | 180 | 5.4 | 1880 | ||||||||||||||||||||||||||||||||
Y3555-4 | 280 | 375 | 1485 | 93.9 | 86 | 33.4 | 30.3 | 650 | 184 | 80 | 180 | 5.9 | 2050 | ||||||||||||||||||||||||||||||||
Y3556-4 | 315 | 420 | 1485 | 94.1 | 86 | 37.5 | 34.1 | 650 | 207 | 80 | 180 | 6.7 | 2200 | ||||||||||||||||||||||||||||||||
Y4001-4 | 355 | 475 | 1485 | 94.3 | 86 | 42.1 | 38.3 | 650 | 233 | 80 | 180 | 12.0 | 2520 | ||||||||||||||||||||||||||||||||
Y4002-4 | 400 | 535 | 1485 | 94.4 | 86 | 47.4 | 43.1 | 650 | 262 | 80 | 180 | 12.5 | 2680 | ||||||||||||||||||||||||||||||||
Y4003-4 | 450 | 605 | 1485 | 94.6 | 86 | 53.2 | 48.4 | 650 | 295 | 80 | 180 | 13.0 | 2850 | ||||||||||||||||||||||||||||||||
Y4004-4 | 500 | 670 | 1485 | 94.8 | 87 | 58.3 | 53.0 | 650 | 328 | 80 | 180 | 13.5 | 3000 | ||||||||||||||||||||||||||||||||
Y4005-4 | 560 | 750 | 1485 | 95.0 | 87 | 65.2 | 59.3 | 650 | 367 | 80 | 180 | 14.0 | 3180 | ||||||||||||||||||||||||||||||||
Y4501-4 | 630 | 845 | 1485 | 95.2 | 87 | 73.2 | 66.5 | 650 | 413 | 80 | 180 | 18.0 | 3350 | ||||||||||||||||||||||||||||||||
Y4502-4 | 710 | 950 | 1485 | 95.4 | 87 | 82.3 | 74.8 | 650 | 466 | 80 | 180 | 19.0 | 3450 | ||||||||||||||||||||||||||||||||
Y4503-4 | 800 | 1070 | 1485 | 95.5 | 87 | 92.7 | 84.2 | 650 | 525 | 80 | 180 | 20.0 | 3700 | ||||||||||||||||||||||||||||||||
Y4504-4 | 900 | 1210 | 1485 | 95.6 | 87 | 104.1 | 94.7 | 650 | 591 | 80 | 180 | 22.0 | 3920 | ||||||||||||||||||||||||||||||||
Y5001-4 | 1000 | 1340 | 1485 | 95.7 | 87 | 115.6 | 105.1 | 650 | 656 | 70 | 180 | 26 | 4580 | ||||||||||||||||||||||||||||||||
Y5002-4 | 1120 | 1500 | 1485 | 95.8 | 88 | 127.8 | 116.2 | 650 | 735 | 70 | 180 | 29 | 4700 | ||||||||||||||||||||||||||||||||
Y5003-4 | 1250 | 1680 | 1485 | 96.0 | 88 | 142.4 | 129.4 | 650 | 820 | 70 | 180 | 32 | 4880 | ||||||||||||||||||||||||||||||||
Y5004-4 | 1400 | 1880 | 1485 | 96.0 | 88 | 159.5 | 145.0 | 650 | 919 | 70 | 180 | 34 | 5020 | ||||||||||||||||||||||||||||||||
Y5601-4 | 1600 | 2140 | 1485 | 96.1 | 89 | 180.0 | 163.6 | 650 | 1050 | 60 | 180 | 52 | 6020 | ||||||||||||||||||||||||||||||||
Y5602-4 | 1800 | 2410 | 1485 | 96.2 | 89 | 202.3 | 183.9 | 650 | 1181 | 60 | 180 | 55 | 6280 | ||||||||||||||||||||||||||||||||
Y5603-4 | 2000 | 2680 | 1485 | 96.4 | 89 | 224.3 | 203.9 | 650 | 1312 | 60 | 180 | 60 | 6500 | ||||||||||||||||||||||||||||||||
Y6301-4 | 2240 | 3000 | 1492 | 96.5 | 89 | 251.0 | 228.2 | 650 | 1463 | 60 | 180 | 108 | 7450 | ||||||||||||||||||||||||||||||||
Y6302-4 | 2500 | 3350 | 1492 | 96.6 | 89 | 279.8 | 254.4 | 650 | 1633 | 60 | 180 | 115 | 7780 | ||||||||||||||||||||||||||||||||
Y6303-4 | 2800 | 3750 | 1493 | 96.6 | 89 | 313.4 | 284.9 | 650 | 1828 | 60 | 180 | 130 | 8120 | ||||||||||||||||||||||||||||||||
Y3553-6 | 185 | 250 | 985 | 93.3 | 82 | 23.3 | 21.2 | 600 | 183 | 80 | 180 | 9.4 | 1820 | ||||||||||||||||||||||||||||||||
Y3554-6 | 200 | 270 | 985 | 93.4 | 82 | 25.1 | 22.8 | 600 | 198 | 80 | 180 | 9.5 | 1920 | ||||||||||||||||||||||||||||||||
Y3555-6 | 220 | 295 | 985 | 93.5 | 82 | 27.6 | 25.1 | 600 | 218 | 80 | 180 | 10.0 | 2050 | ||||||||||||||||||||||||||||||||
Y3556-6 | 250 | 335 | 985 | 93.7 | 82 | 31.3 | 28.5 | 600 | 247 | 80 | 180 | 10.5 | 2120 | ||||||||||||||||||||||||||||||||
Y4002-6 | 280 | 375 | 985 | 93.9 | 83 | 34.6 | 31.4 | 600 | 277 | 80 | 180 | 17.0 | 2800 | ||||||||||||||||||||||||||||||||
Y4003-6 | 315 | 420 | 985 | 94.2 | 83 | 38.8 | 35.2 | 600 | 312 | 80 | 180 | 18.0 | 2900 | ||||||||||||||||||||||||||||||||
Y4004-6 | 355 | 475 | 985 | 94.4 | 83 | 43.6 | 39.6 | 600 | 351 | 80 | 180 | 19.0 | 2950 | ||||||||||||||||||||||||||||||||
Y4005-6 | 400 | 535 | 985 | 94.4 | 83 | 49.1 | 44.7 | 600 | 396 | 80 | 180 | 20.0 | 3250 | ||||||||||||||||||||||||||||||||
Y4501-6 | 450 | 605 | 990 | 94.7 | 84 | 54.4 | 49.5 | 600 | 443 | 80 | 180 | 26 | 3460 | ||||||||||||||||||||||||||||||||
Y4502-6 | 500 | 670 | 990 | 95.0 | 85 | 59.6 | 54.2 | 600 | 492 | 80 | 180 | 27 | 3590 | ||||||||||||||||||||||||||||||||
Y4503-6 | 560 | 750 | 990 | 95.1 | 85 | 66.7 | 60.6 | 600 | 551 | 80 | 180 | 29 | 3720 | ||||||||||||||||||||||||||||||||
Y4504-6 | 630 | 845 | 990 | 95.2 | 85 | 74.9 | 68.1 | 600 | 620 | 80 | 180 | 30 | 3850 | ||||||||||||||||||||||||||||||||
Y5001-6 | 710 | 950 | 990 | 95.4 | 85 | 84.3 | 76.6 | 600 | 699 | 70 | 180 | 39 | 4200 | ||||||||||||||||||||||||||||||||
Y5002-6 | 800 | 1070 | 990 | 95.5 | 85 | 94.8 | 86.2 | 600 | 787 | 70 | 180 | 42 | 4350 | ||||||||||||||||||||||||||||||||
Y5003-6 | 900 | 1210 | 990 | 95.6 | 85 | 106.6 | 96.9 | 600 | 886 | 70 | 180 | 45 | 4500 | ||||||||||||||||||||||||||||||||
Y5004-6 | 1000 | 1340 | 990 | 95.7 | 85 | 118.3 | 107.5 | 600 | 984 | 70 | 180 | 47 | 4650 | ||||||||||||||||||||||||||||||||
Y5601-6 | 1120 | 1500 | 991 | 95.8 | 86 | 130.8 | 118.9 | 650 | 1101 | 70 | 180 | 63 | 5350 | ||||||||||||||||||||||||||||||||
Y5602-6 | 1250 | 1680 | 991 | 96.0 | 86 | 145.7 | 132.4 | 650 | 1229 | 70 | 180 | 70 | 5610 | ||||||||||||||||||||||||||||||||
Y5603-6 | 1400 | 1880 | 991 | 96.0 | 86 | 163.2 | 148.3 | 650 | 1377 | 70 | 180 | 74 | 5850 | ||||||||||||||||||||||||||||||||
Y6301-6 | 1600 | 2140 | 993 | 96.1 | 86 | 186.3 | 169.4 | 650 | 1570 | 70 | 180 | 128 | 7300 | ||||||||||||||||||||||||||||||||
Y6302-6 | 1800 | 2410 | 994 | 96.2 | 86 | 209.4 | 190.3 | 650 | 1765 | 70 | 180 | 136 | 7620 | ||||||||||||||||||||||||||||||||
Y6303-6 | 2000 | 2680 | 994 | 96.4 | 86 | 232.1 | 211.0 | 650 | 1961 | 70 | 180 | 143 | 7980 | ||||||||||||||||||||||||||||||||
Y4003-8 | 220 | 295 | 740 | 93.4 | 78 | 29.1 | 26.4 | 550 | 290 | 80 | 180 | 21.0 | 2620 | ||||||||||||||||||||||||||||||||
Y4004-8 | 250 | 335 | 740 | 93.5 | 79 | 32.6 | 29.6 | 550 | 329 | 80 | 180 | 22.0 | 2850 | ||||||||||||||||||||||||||||||||
Y4005-8 | 280 | 375 | 740 | 93.7 | 79 | 36.4 | 33.1 | 550 | 369 | 80 | 180 | 23.0 | 3220 | ||||||||||||||||||||||||||||||||
Y4501-8 | 315 | 420 | 740 | 93.9 | 80 | 40.4 | 36.7 | 550 | 415 | 80 | 180 | 28 | 3020 | ||||||||||||||||||||||||||||||||
Y4502-8 | 355 | 475 | 740 | 94.0 | 80 | 45.4 | 41.3 | 550 | 467 | 80 | 180 | 30 | 3220 | ||||||||||||||||||||||||||||||||
Y4503-8 | 400 | 535 | 740 | 94.2 | 80 | 51.1 | 46.4 | 550 | 527 | 80 | 180 | 32 | 3450 | ||||||||||||||||||||||||||||||||
Y4504-8 | 450 | 605 | 740 | 94.3 | 81 | 56.7 | 51.5 | 550 | 593 | 80 | 180 | 34 | 3520 | ||||||||||||||||||||||||||||||||
Y5001-8 | 500 | 670 | 740 | 94.8 | 81 | 62.7 | 57.0 | 550 | 658 | 80 | 180 | 43 | 4550 | ||||||||||||||||||||||||||||||||
Y5002-8 | 560 | 750 | 740 | 94.9 | 82 | 69.2 | 63.0 | 550 | 737 | 80 | 180 | 46 | 4700 | ||||||||||||||||||||||||||||||||
Y5003-8 | 630 | 845 | 740 | 95.0 | 82 | 77.8 | 70.7 | 550 | 830 | 80 | 180 | 50 | 4880 | ||||||||||||||||||||||||||||||||
Y5004-8 | 710 | 950 | 740 | 95.0 | 82 | 87.7 | 79.7 | 550 | 935 | 80 | 180 | 53 | 5020 | ||||||||||||||||||||||||||||||||
Y5601-8 | 800 | 1070 | 740 | 95.2 | 84 | 96.3 | 87.5 | 600 | 1054 | 70 | 180 | 83 | 5550 | ||||||||||||||||||||||||||||||||
Y5602-8 | 900 | 1210 | 740 | 95.3 | 84 | 108.2 | 98.4 | 600 | 1185 | 70 | 180 | 90 | 5780 | ||||||||||||||||||||||||||||||||
Y5603-8 | 1000 | 1340 | 740 | 95.4 | 84 | 120.1 | 109.2 | 600 | 1317 | 70 | 180 | 96 | 6050 | ||||||||||||||||||||||||||||||||
Y6301-8 | 1120 | 1500 | 744 | 95.5 | 84 | 134.3 | 122.1 | 600 | 1467 | 70 | 180 | 138 | 7650 | ||||||||||||||||||||||||||||||||
Y6302-8 | 1250 | 1680 | 744 | 95.6 | 84 | 149.8 | 136.2 | 600 | 1637 | 70 | 180 | 144 | 8000 | ||||||||||||||||||||||||||||||||
Y6303-8 | 1400 | 1880 | 744 | 95.7 | 84 | 167.6 | 152.4 | 600 | 1834 | 70 | 180 | 156 | 8320 | ||||||||||||||||||||||||||||||||
Y6304-8 | 1600 | 2140 | 744 | 95.8 | 84 | 191.3 | 173.9 | 600 | 2096 | 70 | 180 | 166 | 8620 | ||||||||||||||||||||||||||||||||
Y4501-10 | 220 | 295 | 590 | 92.8 | 77 | 29.6 | 26.9 | 550 | 363 | 80 | 180 | 28 | 2900 | ||||||||||||||||||||||||||||||||
Y4502-10 | 250 | 335 | 590 | 92.9 | 78 | 33.2 | 30.2 | 550 | 413 | 80 | 180 | 30 | 3000 | ||||||||||||||||||||||||||||||||
Y4503-10 | 280 | 375 | 590 | 93.1 | 78 | 37.1 | 33.7 | 550 | 462 | 80 | 180 | 32 | 3220 | ||||||||||||||||||||||||||||||||
Y4504-10 | 315 | 420 | 590 | 93.3 | 79 | 41.1 | 37.4 | 550 | 520 | 80 | 180 | 34 | 3300 | ||||||||||||||||||||||||||||||||
Y4505-10 | 355 | 475 | 590 | 93.5 | 79 | 46.2 | 42.0 | 550 | 586 | 80 | 180 | 36 | 3380 | ||||||||||||||||||||||||||||||||
Y5001-10 | 400 | 535 | 590 | 93.9 | 80 | 51.2 | 46.6 | 550 | 661 | 80 | 180 | 52 | 4270 | ||||||||||||||||||||||||||||||||
Y5002-10 | 450 | 605 | 590 | 93.9 | 80 | 57.6 | 52.4 | 550 | 743 | 80 | 180 | 56 | 4420 | ||||||||||||||||||||||||||||||||
Y5003-10 | 500 | 670 | 590 | 94.2 | 80 | 63.8 | 58.0 | 550 | 826 | 80 | 180 | 60 | 4620 | ||||||||||||||||||||||||||||||||
Y5004-10 | 560 | 750 | 590 | 94.3 | 80 | 71.4 | 64.9 | 550 | 925 | 80 | 180 | 65 | 4830 | ||||||||||||||||||||||||||||||||
Y5005-10 | 630 | 845 | 590 | 94.4 | 80 | 80.3 | 73.0 | 550 | 1041 | 80 | 180 | 68 | 5050 | ||||||||||||||||||||||||||||||||
Y5601-10 | 710 | 950 | 590 | 94.5 | 82 | 88.2 | 80.2 | 600 | 1173 | 70 | 180 | 99 | 5630 | ||||||||||||||||||||||||||||||||
Y5602-10 | 800 | 1070 | 590 | 94.8 | 82 | 99.0 | 90.0 | 600 | 1321 | 70 | 180 | 105 | 5870 | ||||||||||||||||||||||||||||||||
Y5603-10 | 900 | 1210 | 590 | 94.9 | 82 | 111.3 | 101.2 | 600 | 1487 | 70 | 180 | 115 | 6120 | ||||||||||||||||||||||||||||||||
Y6301-10 | 1000 | 1340 | 594 | 95.0 | 82 | 123.5 | 112.3 | 600 | 1641 | 70 | 180 | 151 | 7650 | ||||||||||||||||||||||||||||||||
Y6302-10 | 1120 | 1500 | 594 | 95.1 | 82 | 138.2 | 125.6 | 600 | 1837 | 70 | 180 | 160 | 8030 | ||||||||||||||||||||||||||||||||
Y6303-10 | 1250 | 1680 | 594 | 95.4 | 82 | 153.8 | 139.8 | 600 | 2051 | 70 | 180 | 174 | 8390 | ||||||||||||||||||||||||||||||||
Y6304-10 | 1400 | 1880 | 594 | 95.5 | 82 | 172.0 | 156.4 | 600 | 2297 | 70 | 180 | 189 | 8680 | ||||||||||||||||||||||||||||||||
Y4504-12 | 220 | 295 | 490 | 92.2 | 73 | 31.5 | 28.6 | 550 | 438 | 80 | 180 | 40 | 3400 | ||||||||||||||||||||||||||||||||
Y4505-12 | 250 | 335 | 490 | 92.4 | 73 | 35.7 | 32.4 | 550 | 497 | 80 | 180 | 42 | 3650 | ||||||||||||||||||||||||||||||||
Y5001-12 | 280 | 375 | 490 | 93.3 | 74 | 39.0 | 35.5 | 550 | 557 | 80 | 180 | 49 | 4100 | ||||||||||||||||||||||||||||||||
Y5002-12 | 315 | 420 | 490 | 93.5 | 75 | 43.2 | 39.3 | 550 | 626 | 80 | 180 | 53 | 4220 | ||||||||||||||||||||||||||||||||
Y5003-12 | 355 | 475 | 490 | 93.6 | 75 | 48.7 | 44.2 | 550 | 706 | 80 | 180 | 57 | 4370 | ||||||||||||||||||||||||||||||||
Y5004-12 | 400 | 535 | 490 | 93.9 | 75 | 54.7 | 49.7 | 550 | 796 | 80 | 180 | 62 | 4540 | ||||||||||||||||||||||||||||||||
Y5005-12 | 450 | 605 | 490 | 93.9 | 75 | 61.5 | 55.9 | 550 | 895 | 80 | 180 | 69 | 4720 | ||||||||||||||||||||||||||||||||
Y5601-12 | 500 | 670 | 490 | 94.3 | 79 | 64.6 | 58.7 | 600 | 994 | 70 | 180 | 97 | 5510 | ||||||||||||||||||||||||||||||||
Y5602-12 | 560 | 750 | 490 | 94.4 | 79 | 72.3 | 65.7 | 600 | 1114 | 70 | 180 | 108 | 5720 | ||||||||||||||||||||||||||||||||
Y5603-12 | 630 | 845 | 490 | 94.5 | 79 | 81.2 | 73.8 | 600 | 1253 | 70 | 180 | 114 | 5980 | ||||||||||||||||||||||||||||||||
Y6301-12 | 710 | 950 | 494 | 94.5 | 79 | 91.5 | 83.2 | 600 | 1401 | 70 | 180 | 172 | 7630 | ||||||||||||||||||||||||||||||||
Y6302-12 | 800 | 1070 | 494 | 94.8 | 79 | 102.8 | 93.4 | 600 | 1578 | 70 | 180 | 183 | 7960 | ||||||||||||||||||||||||||||||||
Y6303-12 | 900 | 1210 | 494 | 94.9 | 79 | 115.5 | 105.0 | 600 | 1775 | 70 | 180 | 198 | 8290 | ||||||||||||||||||||||||||||||||
Y6304-12 | 1000 | 1340 | 494 | 95.0 | 79 | 128.2 | 116.6 | 600 | 1973 | 70 | 180 | 212 | 8570 |
Y 10kV (11kV) Series high voltage motors | |||||||||||||||||||||||||||||||||||||||||||||
Motor Type | RatedPower | RatedSpeed | Efficiency |
Power Factor |
Current | Torque |
Moment of inertia (J) |
Approx WT |
|||||||||||||||||||||||||||||||||||||
Full Load 6kV |
Full Load 6.6kV |
Locked Rotor |
Full Load |
Locked Rotor |
Pull Out |
||||||||||||||||||||||||||||||||||||||||
kW | (HP) | RPM | % | % | A | A | %FLC | kg-m | %FLT | %FLT | kg-m2 | kg | |||||||||||||||||||||||||||||||||
Y4001-2 | 220 | 295 | 2980 | 93.3 | 85 | 16.0 | 14.6 | 750 | 72 | 60 | 180 | 5.1 | 2410 | ||||||||||||||||||||||||||||||||
Y4002-2 | 250 | 335 | 2980 | 93.4 | 85 | 18.2 | 16.5 | 750 | 82 | 60 | 180 | 5.2 | 2530 | ||||||||||||||||||||||||||||||||
Y4003-2 | 280 | 375 | 2980 | 93.6 | 85 | 20.3 | 18.5 | 750 | 92 | 60 | 180 | 5.4 | 2650 | ||||||||||||||||||||||||||||||||
Y4004-2 | 315 | 420 | 2980 | 93.9 | 85 | 22.8 | 20.7 | 750 | 103 | 60 | 180 | 5.8 | 2780 | ||||||||||||||||||||||||||||||||
Y4501-2 | 355 | 475 | 2980 | 94.3 | 87 | 25.0 | 22.7 | 700 | 116 | 60 | 180 | 9.5 | 3450 | ||||||||||||||||||||||||||||||||
Y4502-2 | 400 | 535 | 2980 | 94.5 | 87 | 28.1 | 25.5 | 700 | 131 | 60 | 180 | 10.0 | 3520 | ||||||||||||||||||||||||||||||||
Y4503-2 | 450 | 605 | 2980 | 94.7 | 87 | 31.5 | 28.7 | 700 | 147 | 60 | 180 | 10.5 | 3600 | ||||||||||||||||||||||||||||||||
Y4504-2 | 500 | 670 | 2980 | 94.9 | 87 | 35.0 | 31.8 | 700 | 164 | 60 | 180 | 11.0 | 3700 | ||||||||||||||||||||||||||||||||
Y4505-2 | 560 | 750 | 2980 | 95.0 | 87 | 39.1 | 35.6 | 700 | 183 | 60 | 180 | 11.5 | 3840 | ||||||||||||||||||||||||||||||||
Y4506-2 | 630 | 845 | 2980 | 95.0 | 87 | 44.0 | 40.0 | 700 | 206 | 60 | 180 | 12.0 | 3980 | ||||||||||||||||||||||||||||||||
Y5001-2 | 710 | 950 | 2980 | 95.1 | 88 | 49.0 | 44.5 | 700 | 232 | 60 | 180 | 16 | 4450 | ||||||||||||||||||||||||||||||||
Y5002-2 | 800 | 1070 | 2980 | 95.3 | 88 | 55.1 | 50.1 | 700 | 262 | 60 | 180 | 17 | 4620 | ||||||||||||||||||||||||||||||||
Y5003-2 | 900 | 1210 | 2980 | 95.4 | 88 | 61.9 | 56.3 | 700 | 294 | 60 | 180 | 18 | 4800 | ||||||||||||||||||||||||||||||||
Y5004-2 | 1000 | 1340 | 2980 | 95.5 | 88 | 68.7 | 62.5 | 700 | 327 | 60 | 180 | 19 | 4980 | ||||||||||||||||||||||||||||||||
Y5005-2 | 1120 | 1500 | 2980 | 95.6 | 88 | 76.9 | 69.9 | 700 | 366 | 60 | 180 | 20 | 5250 | ||||||||||||||||||||||||||||||||
Y5601-2 | 1250 | 1680 | 2980 | 95.9 | 89 | 84.6 | 76.9 | 700 | 409 | 60 | 180 | 40 | 5960 | ||||||||||||||||||||||||||||||||
Y5602-2 | 1400 | 1880 | 2980 | 96.0 | 89 | 94.6 | 86.0 | 700 | 458 | 60 | 180 | 47 | 6200 | ||||||||||||||||||||||||||||||||
Y5603-2 | 1600 | 2140 | 2980 | 96.0 | 89 | 108.1 | 98.3 | 700 | 523 | 60 | 180 | 54 | 6450 | ||||||||||||||||||||||||||||||||
Y6301-2 | 1800 | 2410 | 2982 | 96.1 | 90 | 120.2 | 109.2 | 700 | 588 | 60 | 180 | 70 | 7800 | ||||||||||||||||||||||||||||||||
Y6302-2 | 2000 | 2680 | 2982 | 96.3 | 90 | 133.2 | 121.1 | 700 | 654 | 60 | 180 | 88 | 8100 | ||||||||||||||||||||||||||||||||
Y6303-2 | 2240 | 3000 | 2982 | 96.5 | 90 | 148.9 | 135.4 | 700 | 732 | 60 | 180 | 96 | 8400 | ||||||||||||||||||||||||||||||||
Y400A-4 | 185 | 250 | 1480 | 93.1 | 83 | 13.8 | 12.6 | 700 | 122 | 70 | 180 | 10.5 | 2295 | ||||||||||||||||||||||||||||||||
Y400B-4 | 200 | 270 | 1480 | 93.2 | 83 | 14.9 | 13.6 | 700 | 132 | 70 | 180 | 11.0 | 2340 | ||||||||||||||||||||||||||||||||
Y4001-4 | 220 | 295 | 1480 | 93.3 | 83 | 16.4 | 14.9 | 700 | 145 | 70 | 180 | 11.5 | 2390 | ||||||||||||||||||||||||||||||||
Y4002-4 | 250 | 335 | 1480 | 93.4 | 83 | 18.6 | 16.9 | 700 | 165 | 70 | 180 | 12.0 | 2520 | ||||||||||||||||||||||||||||||||
Y4003-4 | 280 | 375 | 1480 | 93.5 | 83 | 20.8 | 18.9 | 700 | 184 | 70 | 180 | 12.5 | 2680 | ||||||||||||||||||||||||||||||||
Y4004-4 | 315 | 420 | 1480 | 93.8 | 83 | 23.4 | 21.2 | 700 | 207 | 70 | 180 | 13.0 | 2850 | ||||||||||||||||||||||||||||||||
Y4501-4 | 355 | 475 | 1485 | 93.9 | 86 | 25.4 | 23.1 | 700 | 233 | 70 | 180 | 17.0 | 3420 | ||||||||||||||||||||||||||||||||
Y4502-4 | 400 | 535 | 1485 | 94.0 | 86 | 28.6 | 26.0 | 700 | 262 | 70 | 180 | 17.5 | 3500 | ||||||||||||||||||||||||||||||||
Y4503-4 | 450 | 605 | 1485 | 94.4 | 86 | 32.0 | 29.1 | 700 | 295 | 70 | 180 | 18.0 | 3610 | ||||||||||||||||||||||||||||||||
Y4504-4 | 500 | 670 | 1485 | 94.5 | 86 | 35.5 | 32.3 | 700 | 328 | 70 | 180 | 19.0 | 3700 | ||||||||||||||||||||||||||||||||
Y4505-4 | 560 | 750 | 1485 | 94.7 | 86 | 39.7 | 36.1 | 700 | 367 | 70 | 180 | 20.0 | 3810 | ||||||||||||||||||||||||||||||||
Y4506-4 | 630 | 845 | 1485 | 94.9 | 86 | 44.6 | 40.5 | 700 | 413 | 70 | 180 | 22.0 | 3920 | ||||||||||||||||||||||||||||||||
Y5001-4 | 710 | 950 | 1485 | 95.4 | 87 | 49.4 | 44.9 | 700 | 466 | 70 | 180 | 25.0 | 4480 | ||||||||||||||||||||||||||||||||
Y5002-4 | 800 | 1070 | 1485 | 95.5 | 87 | 55.6 | 50.5 | 700 | 525 | 70 | 180 | 26 | 4580 | ||||||||||||||||||||||||||||||||
Y5003-4 | 900 | 1210 | 1485 | 95.6 | 88 | 61.8 | 56.2 | 700 | 591 | 70 | 180 | 29 | 4700 | ||||||||||||||||||||||||||||||||
Y5004-4 | 1000 | 1340 | 1485 | 95.7 | 88 | 68.6 | 62.3 | 700 | 656 | 70 | 180 | 32 | 4880 | ||||||||||||||||||||||||||||||||
Y5005-4 | 1120 | 1500 | 1485 | 95.8 | 88 | 76.7 | 69.7 | 700 | 735 | 70 | 180 | 34 | 5020 | ||||||||||||||||||||||||||||||||
Y5601-4 | 1250 | 1680 | 1485 | 96.0 | 89 | 84.5 | 76.8 | 700 | 820 | 70 | 180 | 52 | 6020 | ||||||||||||||||||||||||||||||||
Y5602-4 | 1400 | 1880 | 1485 | 96.1 | 89 | 94.5 | 85.9 | 700 | 919 | 70 | 180 | 55 | 6280 | ||||||||||||||||||||||||||||||||
Y5603-4 | 1600 | 2140 | 1485 | 96.2 | 89 | 107.9 | 98.1 | 700 | 1050 | 70 | 180 | 60 | 6500 | ||||||||||||||||||||||||||||||||
Y6301-4 | 1800 | 2410 | 1492 | 96.3 | 89 | 121.3 | 110.2 | 700 | 1176 | 60 | 180 | 108 | 7450 | ||||||||||||||||||||||||||||||||
Y6302-4 | 2000 | 2680 | 1493 | 96.5 | 89 | 134.5 | 122.2 | 700 | 1305 | 60 | 180 | 115 | 7780 | ||||||||||||||||||||||||||||||||
Y6303-4 | 2240 | 3000 | 1493 | 96.6 | 89 | 150.4 | 136.8 | 700 | 1462 | 60 | 180 | 130 | 8120 | ||||||||||||||||||||||||||||||||
Y4503-6 | 315 | 420 | 990 | 93.5 | 82 | 23.7 | 21.6 | 600 | 310 | 70 | 180 | 26 | 3460 | ||||||||||||||||||||||||||||||||
Y4504-6 | 355 | 475 | 990 | 93.7 | 83 | 26.4 | 24.0 | 600 | 349 | 70 | 180 | 27 | 3590 | ||||||||||||||||||||||||||||||||
Y4505-6 | 400 | 535 | 990 | 93.9 | 83 | 29.6 | 26.9 | 600 | 394 | 70 | 180 | 29 | 3720 | ||||||||||||||||||||||||||||||||
Y4506-6 | 450 | 605 | 990 | 94.0 | 83 | 33.3 | 30.3 | 600 | 443 | 70 | 180 | 30 | 3850 | ||||||||||||||||||||||||||||||||
Y5001-6 | 500 | 670 | 995 | 94.5 | 83 | 36.8 | 33.5 | 600 | 490 | 70 | 180 | 39 | 4200 | ||||||||||||||||||||||||||||||||
Y5002-6 | 560 | 750 | 995 | 94.6 | 84 | 40.7 | 37.0 | 600 | 548 | 70 | 180 | 42 | 4350 | ||||||||||||||||||||||||||||||||
Y5003-6 | 630 | 845 | 995 | 94.9 | 84 | 45.6 | 41.5 | 600 | 617 | 70 | 180 | 45 | 4500 | ||||||||||||||||||||||||||||||||
Y5004-6 | 710 | 950 | 995 | 95.0 | 84 | 51.4 | 46.7 | 600 | 695 | 70 | 180 | 47 | 4650 | ||||||||||||||||||||||||||||||||
Y5005-6 | 800 | 1070 | 995 | 95.2 | 84 | 57.8 | 52.5 | 600 | 784 | 70 | 180 | 50 | 4920 | ||||||||||||||||||||||||||||||||
Y5601-6 | 900 | 1210 | 990 | 95.4 | 85 | 64.1 | 58.3 | 600 | 886 | 70 | 180 | 63 | 5350 | ||||||||||||||||||||||||||||||||
Y5602-6 | 1000 | 1340 | 990 | 95.5 | 85 | 71.1 | 64.7 | 600 | 984 | 70 | 180 | 70 | 5610 | ||||||||||||||||||||||||||||||||
Y5603-6 | 1120 | 1500 | 990 | 95.7 | 85 | 79.5 | 72.3 | 600 | 1102 | 70 | 180 | 78.0 | 5890 | ||||||||||||||||||||||||||||||||
Y5604-6 | 1250 | 1680 | 990 | 95.9 | 86 | 87.5 | 79.6 | 600 | 1230 | 70 | 180 | 81.5 | 6160 | ||||||||||||||||||||||||||||||||
Y6301-6 | 1400 | 1880 | 995 | 96.1 | 86 | 97.8 | 88.9 | 600 | 1371 | 60 | 180 | 128 | 7300 | ||||||||||||||||||||||||||||||||
Y6302-6 | 1600 | 2140 | 995 | 96.2 | 86 | 111.7 | 101.5 | 600 | 1567 | 60 | 180 | 136 | 7620 | ||||||||||||||||||||||||||||||||
Y6303-6 | 1800 | 2410 | 995 | 96.2 | 86 | 125.6 | 114.2 | 600 | 1763 | 60 | 180 | 143 | 7980 | ||||||||||||||||||||||||||||||||
Y500B-8 | 280 | 375 | 740 | 93.0 | 77 | 22.6 | 20.5 | 600 | 369 | 70 | 180 | 42 | 4350 | ||||||||||||||||||||||||||||||||
Y5001-8 | 315 | 420 | 740 | 93.5 | 77 | 25.3 | 23.0 | 600 | 415 | 70 | 180 | 42 | 4350 | ||||||||||||||||||||||||||||||||
Y5002-8 | 355 | 475 | 740 | 93.7 | 77 | 28.4 | 25.8 | 600 | 467 | 70 | 180 | 44 | 4550 | ||||||||||||||||||||||||||||||||
Y5003-8 | 400 | 535 | 740 | 93.8 | 78 | 31.6 | 28.7 | 600 | 527 | 70 | 180 | 46 | 4700 | ||||||||||||||||||||||||||||||||
Y5004-8 | 450 | 605 | 740 | 93.9 | 78 | 35.5 | 32.2 | 600 | 593 | 70 | 180 | 50 | 4880 | ||||||||||||||||||||||||||||||||
Y5005-8 | 500 | 670 | 740 | 94.4 | 79 | 38.7 | 35.2 | 600 | 658 | 70 | 180 | 53 | 5020 | ||||||||||||||||||||||||||||||||
Y5006-8 | 560 | 750 | 740 | 94.5 | 79 | 43.3 | 39.4 | 600 | 737 | 70 | 180 | 56 | 5240 | ||||||||||||||||||||||||||||||||
Y5601-8 | 630 | 845 | 740 | 94.9 | 82 | 46.7 | 42.5 | 600 | 830 | 70 | 180 | 83 | 5560 | ||||||||||||||||||||||||||||||||
Y5602-8 | 710 | 950 | 740 | 95.0 | 82 | 52.6 | 47.8 | 600 | 935 | 70 | 180 | 90 | 5780 | ||||||||||||||||||||||||||||||||
Y5603-8 | 800 | 1070 | 740 | 95.2 | 82 | 59.2 | 53.8 | 600 | 1054 | 70 | 180 | 96 | 6050 | ||||||||||||||||||||||||||||||||
Y5604-8 | 900 | 1210 | 740 | 95.3 | 82 | 66.5 | 60.4 | 600 | 1185 | 70 | 180 | 99 | 6280 | ||||||||||||||||||||||||||||||||
Y6301-8 | 1000 | 1340 | 744 | 95.5 | 83 | 72.8 | 66.2 | 600 | 1310 | 70 | 180 | 144 | 8000 | ||||||||||||||||||||||||||||||||
Y6302-8 | 1120 | 1500 | 744 | 95.6 | 83 | 81.5 | 74.1 | 600 | 1467 | 70 | 180 | 156 | 8320 | ||||||||||||||||||||||||||||||||
Y6303-8 | 1250 | 1680 | 745 | 95.8 | 83 | 90.8 | 82.5 | 600 | 1635 | 70 | 180 | 166 | 8620 | ||||||||||||||||||||||||||||||||
Y5002-10 | 250 | 335 | 595 | 92.7 | 74 | 21.0 | 19.1 | 550 | 409 | 70 | 180 | 52 | 4270 | ||||||||||||||||||||||||||||||||
Y5003-10 | 280 | 375 | 595 | 93.1 | 74 | 23.5 | 21.3 | 550 | 459 | 70 | 180 | 56 | 4420 | ||||||||||||||||||||||||||||||||
Y5004-10 | 315 | 420 | 595 | 93.4 | 74 | 26.3 | 23.9 | 550 | 516 | 70 | 180 | 60 | 4620 | ||||||||||||||||||||||||||||||||
Y5005-10 | 355 | 475 | 595 | 93.5 | 75 | 29.2 | 26.6 | 550 | 581 | 70 | 180 | 65 | 4830 | ||||||||||||||||||||||||||||||||
Y5006-10 | 400 | 535 | 595 | 93.6 | 75 | 32.9 | 29.9 | 550 | 655 | 70 | 180 | 68 | 5050 | ||||||||||||||||||||||||||||||||
Y5601-10 | 450 | 605 | 590 | 93.8 | 77 | 36.0 | 32.7 | 600 | 743 | 70 | 180 | 98 | 5390 | ||||||||||||||||||||||||||||||||
Y5602-10 | 500 | 670 | 590 | 94.0 | 77 | 39.9 | 36.3 | 600 | 826 | 70 | 180 | 99 | 5630 | ||||||||||||||||||||||||||||||||
Y5603-10 | 560 | 750 | 590 | 94.1 | 78 | 44.1 | 40.0 | 600 | 925 | 70 | 180 | 105 | 5870 | ||||||||||||||||||||||||||||||||
Y5604-10 | 630 | 845 | 590 | 94.3 | 78 | 49.5 | 45.0 | 600 | 1041 | 70 | 180 | 115 | 6120 | ||||||||||||||||||||||||||||||||
Y5605-10 | 710 | 950 | 590 | 94.5 | 78 | 55.6 | 50.6 | 600 | 1173 | 70 | 180 | 118 | 6370 | ||||||||||||||||||||||||||||||||
Y6301-10 | 800 | 1070 | 594 | 94.9 | 80 | 60.8 | 55.3 | 600 | 1312 | 70 | 180 | 174 | 7680 | ||||||||||||||||||||||||||||||||
Y6302-10 | 900 | 1210 | 593 | 95.1 | 80 | 68.3 | 62.1 | 600 | 1479 | 70 | 180 | 160 | 8030 | ||||||||||||||||||||||||||||||||
Y6303-10 | 1000 | 1340 | 593 | 95.1 | 80 | 75.9 | 69.0 | 600 | 1643 | 70 | 180 | 174 | 8390 | ||||||||||||||||||||||||||||||||
Y6304-10 | 1120 | 1500 | 593 | 95.2 | 80 | 84.9 | 77.2 | 600 | 1841 | 70 | 180 | 189 | 8680 | ||||||||||||||||||||||||||||||||
Y5601-12 | 315 | 420 | 490 | 93.1 | 73 | 26.8 | 24.3 | 600 | 626 | 70 | 180 | 95 | 5280 | ||||||||||||||||||||||||||||||||
Y5602-12 | 355 | 475 | 490 | 93.2 | 73 | 30.1 | 27.4 | 600 | 706 | 70 | 180 | 97 | 5510 | ||||||||||||||||||||||||||||||||
Y5603-12 | 400 | 535 | 490 | 93.4 | 73 | 33.9 | 30.8 | 600 | 796 | 70 | 180 | 108 | 5720 | ||||||||||||||||||||||||||||||||
Y5604-12 | 450 | 605 | 490 | 93.5 | 73 | 38.1 | 34.6 | 600 | 895 | 70 | 180 | 114 | 5980 | ||||||||||||||||||||||||||||||||
Y5605-12 | 500 | 670 | 490 | 93.9 | 73 | 42.1 | 38.3 | 600 | 994 | 70 | 180 | 126 | 6230 | ||||||||||||||||||||||||||||||||
Y6301-12 | 560 | 750 | 492 | 94.1 | 74 | 46.4 | 42.2 | 600 | 1109 | 70 | 180 | 172 | 7630 | ||||||||||||||||||||||||||||||||
Y6302-12 | 630 | 845 | 493 | 94.3 | 74 | 52.1 | 47.4 | 600 | 1245 | 70 | 180 | 183 | 7960 | ||||||||||||||||||||||||||||||||
Y6303-12 | 710 | 950 | 493 | 94.5 | 74 | 58.6 | 53.3 | 600 | 1403 | 70 | 180 | 198 | 8290 | ||||||||||||||||||||||||||||||||
Y6304-12 | 800 | 1070 | 492 | 94.8 | 74 | 65.8 | 59.9 | 600 | 1585 | 70 | 180 | 212 | 8570 |

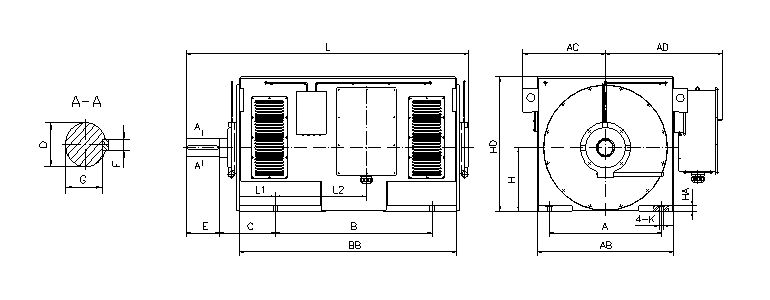

● MOUNTING DIMENSIONS FOR INSTALLATION | |||||||||||||||||||
Frame Size | Pole | MOUNTING | |||||||||||||||||
A | B | C | D | E | F | G | H | K1 | |||||||||||
355 | 2 | 630±1.75 | 900±1.75 | 315±4 | 80 | +0.030 | 170±0.5 | 22 | 0 | 71 | 0 | 355 | 0 | 28 | +0.62 | ||||
+0.011 | -0.052 | -0.2 | -1 | 0 | |||||||||||||||
355 | 4~6 | 630±1.75 | 900±1.75 | 315±4 | 100 | +0.035 | 210±0.5 | 28 | 0 | 90 | 0 | 355 | 0 | 28 | +0.62 | ||||
+0.013 | -0.052 | -0.2 | -1 | 0 | |||||||||||||||
400 | 2 | 710±1.75 | 1000±1.75 | 375±4 | 90 | +0.035 | 170±0.5 | 25 | 0 | 81 | 0 | 400 | 0 | 35 | +0.62 | ||||
+0.013 | -0.052 | -0.2 | -1 | 0 | |||||||||||||||
400 | 4~8 | 710±1.75 | 1000±1.75 | 335±4 | 110 | +0.035 | 210±0.57 | 28 | 0 | 100 | 0 | 400 | 0 | 35 | +0.62 | ||||
+0.013 | -0.052 | -0.2 | -1 | 0 | |||||||||||||||
450 | 2 | 800±1.75 | 1120±1.75 | 400±4 | 100 | +0.035 | 210±0.57 | 28 | 0 | 90 | 0 | 450 | 0 | 35 | +0.62 | ||||
+0.013 | -0.052 | -0.2 | -1 | 0 | |||||||||||||||
450 | 4 | 800±1.75 | 1120±1.75 | 355±4 | 120 | +0.035 | 210±0.57 | 32 | 0 | 109 | 0 | 450 | 0 | 35 | +0.62 | ||||
+0.013 | -0.062 | -0.2 | -1 | 0 | |||||||||||||||
450 | 6~12 | 800±1.75 | 1120±1.75 | 355±4 | 130 | +0.040 | 250±0.57 | 32 | 0 | 119 | 0 | 450 | 0 | 35 | +0.62 | ||||
+0.015 | -0.062 | -0.2 | -1 | 0 | |||||||||||||||
500 | 2 | 900±2.1 | 1250±2.1 | 560±4 | 110 | +0.035 | 210±0.57 | 28 | 0 | 100 | 0 | 500 | 0 | 42 | +0.62 | ||||
+0.013 | -0.052 | -0.2 | -1 | 0 | |||||||||||||||
500 | 4 | 900±2.1 | 1250±2.1 | 475±4 | 130 | +0.04 | 250±0.57 | 32 | 0 | 119 | 0 | 500 | 0 | 42 | +0.62 | ||||
+0.015 | -0.062 | -0.2 | -1 | 0 | |||||||||||||||
500 | 6~10 | 900±2.1 | 1250±2.1 | 475±4 | 140 | +0.04 | 250±0.57 | 36 | 0 | 128 | 0 | 500 | 0 | 42 | +0.62 | ||||
+0.015 | -0.062 | -0.3 | -1 | 0 | |||||||||||||||
560 | 2 | 1000±2.1 | 1400±2.1 | 560±4 | 130 | +0.04 | 250±0.57 | 32 | 0 | 119 | 0 | 560 | 0 | 42 | +0.62 | ||||
+0.015 | -0.062 | -0.2 | -1 | 0 | |||||||||||||||
560 | 4 | 1000±2.1 | 1400±2.1 | 500±4 | 150 | +0.04 | 250±0.57 | 36 | 0 | 138 | 0 | 560 | 0 | 42 | +0.62 | ||||
+0.015 | -0.062 | -0.3 | -1 | 0 | |||||||||||||||
560 | 6~12 | 1000±2.1 | 1400±2.1 | 500±4 | 160 | +0.04 | 300±0.65 | 40 | 0 | 147 | 0 | 560 | 0 | 42 | +0.62 | ||||
+0.015 | -0.062 | -0.3 | -1 | 0 | |||||||||||||||
630 | 2 | 1120±2.1 | 1600±2.1 | 560±4 | 140 | +0.04 | 250±0.57 | 36 | 0 | 128 | 0 | 630 | 0 | 48 | +0.62 | ||||
+0.015 | -0.062 | -0.3 | -1 | 0 | |||||||||||||||
630 | 4 | 1120±2.1 | 1600±2.1 | 530±4 | 170 | +0.04 | 300±0.65 | 40 | 0 | 157 | 0 | 630 | 0 | 48 | +0.62 | ||||
+0.015 | -0.062 | -0.3 | -1 | 0 | |||||||||||||||
630 | 6~12 | 1120±2.1 | 1600±2.1 | 530±4 | 180 | +0.04 | 300±0.65 | 45 | 0 | 165 | 0 | 630 | 0 | 48 | +0.62 | ||||
+0.015 | -0.062 | -0.3 | -1 | 0 |
● OUTLINE DIMENSIONS FOR INSTALLATION |
|||||||||||||||||||
Frame Size | Pole | OUTLINE | |||||||||||||||||
AC | AD | AB | BB | HA | HD | L1 | L2 | L | |||||||||||
355 | 2 | 500 | 760 | 780 | 1350 | 25 | 760 | 189 | 561 | 1725 | |||||||||
355 | 4~6 | 500 | 760 | 780 | 1400 | 25 | 760 | 189 | 617 | 1815 | |||||||||
400 | 2 | 570 | 900 | 888 | 1450 | 30 | 850 | 249 | 606 | 1830 | |||||||||
400 | 4~6 | 570 | 900 | 888 | 1510 | 30 | 850 | 209 | 626 | 2000 | |||||||||
450 | 2 | 599 | 926 | 980 | 1530 | 40 | 960 | 255 | 515 | 1910 | |||||||||
450 | 4 | 599 | 926 | 980 | 1638 | 32 | 960 | 242 | 657 | 2055 | |||||||||
450 | 6~12 | 599 | 926 | 980 | 1638 | 32 | 960 | 242 | 657 | 2105 | |||||||||
500 | 2 | 660 | 1115 | 1112 | 1720 | 50 | 1790 | 330 | 990 | 2370 | |||||||||
500 | 4 | 660 | 1000 | 1112 | 1720 | 35 | 1065 | 310 | 669 | 2200 | |||||||||
500 | 6~12 | 660 | 1000 | 1112 | 1720 | 35 | 1065 | 310 | 669 | 2200 | |||||||||
560 | 2 | 740 | 1200 | 1216 | 1940 | 55 | 1920 | 270 | 1120 | 2650 | |||||||||
560 | 4 | 740 | 1050 | 1216 | 1938 | 45 | 1185 | 320 | 815 | 2475 | |||||||||
560 | 6~12 | 740 | 1050 | 1216 | 1938 | 45 | 1185 | 320 | 815 | 2525 | |||||||||
630 | 2 | 850 | 1350 | 1396 | 2100 | 55 | 2200 | 265 | 1320 | 2950 | |||||||||
630 | 4~12 | 825 | 1150 | 1396 | 2080 | 50 | 1307 | 365 | 685 | 2677 |
● MOUNTING DIMENSIONS FOR INSTALLATION | |||||||||||||||||||
Frame Size | Pole | MOUNTING | |||||||||||||||||
A | B | C | D | E | F | G | H | K1 | |||||||||||
400 | 2 | 710±1.75 | 1000±1.75 | 375±4 | 80 | +0.030 | 170±0.5 | 22 | 0 | 71 | 0 | 400 | 0 | 35 | +0.62 | ||||
+0.011 | -0.052 | -0.2 | -1 | 0 | |||||||||||||||
400 | 4~8 | 710±1.75 | 1000±1.75 | 335±4 | 110 | +0.035 | 210±0.57 | 28 | 0 | 100 | 0 | 400 | 0 | 35 | +0.62 | ||||
+0.013 | -0.052 | -0.2 | -1 | 0 | |||||||||||||||
450 | 2 | 800±1.75 | 1120±1.75 | 400±4 | 90 | +0.035 | 170±0.57 | 25 | 0 | 81 | 0 | 450 | 0 | 35 | +0.62 | ||||
+0.013 | -0.052 | -0.2 | -1 | 0 | |||||||||||||||
450 | 4~8 | 800±1.75 | 1120±1.75 | 355±4 | 110 | +0.035 | 210±0.57 | 28 | 0 | 100 | 0 | 450 | 0 | 35 | +0.62 | ||||
+0.013 | -0.062 | -0.2 | -1 | 0 | |||||||||||||||
500 | 2 | 900±2.1 | 1250±2.1 | 560±4 | 100 | +0.035 | 210±0.57 | 28 | 0 | 90 | 0 | 500 | 0 | 42 | +0.62 | ||||
+0.013 | -0.052 | -0.2 | -1 | 0 | |||||||||||||||
500 | 4 | 900±2.1 | 1250±2.1 | 475±4 | 120 | +0.04 | 210±0.57 | 32 | 0 | 109 | 0 | 500 | 0 | 42 | +0.62 | ||||
+0.015 | -0.062 | -0.2 | -1 | 0 | |||||||||||||||
500 | 6~10 | 900±2.1 | 1250±2.1 | 475±4 | 130 | +0.04 | 250±0.57 | 32 | 0 | 119 | 0 | 500 | 0 | 42 | +0.62 | ||||
+0.015 | -0.062 | -0.3 | -1 | 0 | |||||||||||||||
560 | 2 | 1000±2.1 | 1400±2.1 | 560±4 | 130 | +0.04 | 250±0.57 | 32 | 0 | 119 | 0 | 560 | 0 | 42 | +0.62 | ||||
+0.015 | -0.062 | -0.2 | -1 | 0 | |||||||||||||||
560 | 4 | 1000±2.1 | 1400±2.1 | 500±4 | 150 | +0.04 | 250±0.57 | 36 | 0 | 138 | 0 | 560 | 0 | 42 | +0.62 | ||||
+0.015 | -0.062 | -0.3 | -1 | 0 | |||||||||||||||
560 | 6~12 | 1000±2.1 | 1400±2.1 | 500±4 | 160 | +0.04 | 300±0.65 | 40 | 0 | 147 | 0 | 560 | 0 | 42 | +0.62 | ||||
+0.015 | -0.062 | -0.3 | -1 | 0 | |||||||||||||||
630 | 2 | 1120±2.1 | 1600±2.1 | 560±4 | 140 | +0.04 | 250±0.57 | 36 | 0 | 128 | 0 | 630 | 0 | 48 | +0.62 | ||||
+0.015 | -0.062 | -0.3 | -1 | 0 | |||||||||||||||
630 | 4 | 1120±2.1 | 1600±2.1 | 530±4 | 170 | +0.04 | 300±0.65 | 40 | 0 | 157 | 0 | 630 | 0 | 48 | +0.62 | ||||
+0.015 | -0.062 | -0.3 | -1 | 0 | |||||||||||||||
630 | 6~12 | 1120±2.1 | 1600±2.1 | 530±4 | 180 | +0.04 | 300±0.65 | 45 | 0 | 165 | 0 | 630 | 0 | 48 | +0.62 | ||||
+0.015 | -0.062 | -0.3 | -1 | 0 |
● OUTLINE DIMENSIONS FOR INSTALLATION | |||||||||||||||||||
Frame Size | Pole | OUTLINE | |||||||||||||||||
AC | AD | AB | BB | HA | HD | L1 | L2 | L | |||||||||||
400 | 2 | 570 | 900 | 900 | 1450 | 30 | 850 | 249 | 606 | 1830 | |||||||||
400 | 4~6 | 570 | 900 | 900 | 1510 | 30 | 850 | 209 | 626 | 2000 | |||||||||
450 | 2 | 600 | 926 | 980 | 1530 | 40 | 960 | 255 | 515 | 1910 | |||||||||
450 | 4~8 | 600 | 926 | 980 | 1638 | 32 | 960 | 242 | 657 | 2055 | |||||||||
500 | 2 | 660 | 1115 | 1112 | 1720 | 50 | 1790 | 330 | 990 | 2370 | |||||||||
500 | 4 | 660 | 1000 | 1112 | 1720 | 35 | 1065 | 310 | 669 | 2160 | |||||||||
500 | 6~12 | 660 | 1000 | 1112 | 1720 | 35 | 1065 | 310 | 669 | 2200 | |||||||||
560 | 2 | 740 | 1200 | 1216 | 1940 | 55 | 1920 | 270 | 1120 | 2650 | |||||||||
560 | 4 | 740 | 1050 | 1216 | 1938 | 45 | 1185 | 320 | 815 | 2475 | |||||||||
560 | 6~12 | 740 | 1050 | 1216 | 1938 | 45 | 1185 | 320 | 815 | 2525 | |||||||||
630 | 2 | 850 | 1350 | 1396 | 2100 | 55 | 2200 | 265 | 1320 | 2950 | |||||||||
630 | 4~12 | 825 | 1150 | 1396 | 2080 | 50 | 1307 | 365 | 685 | 2677 |
